GA Signal Router Breif

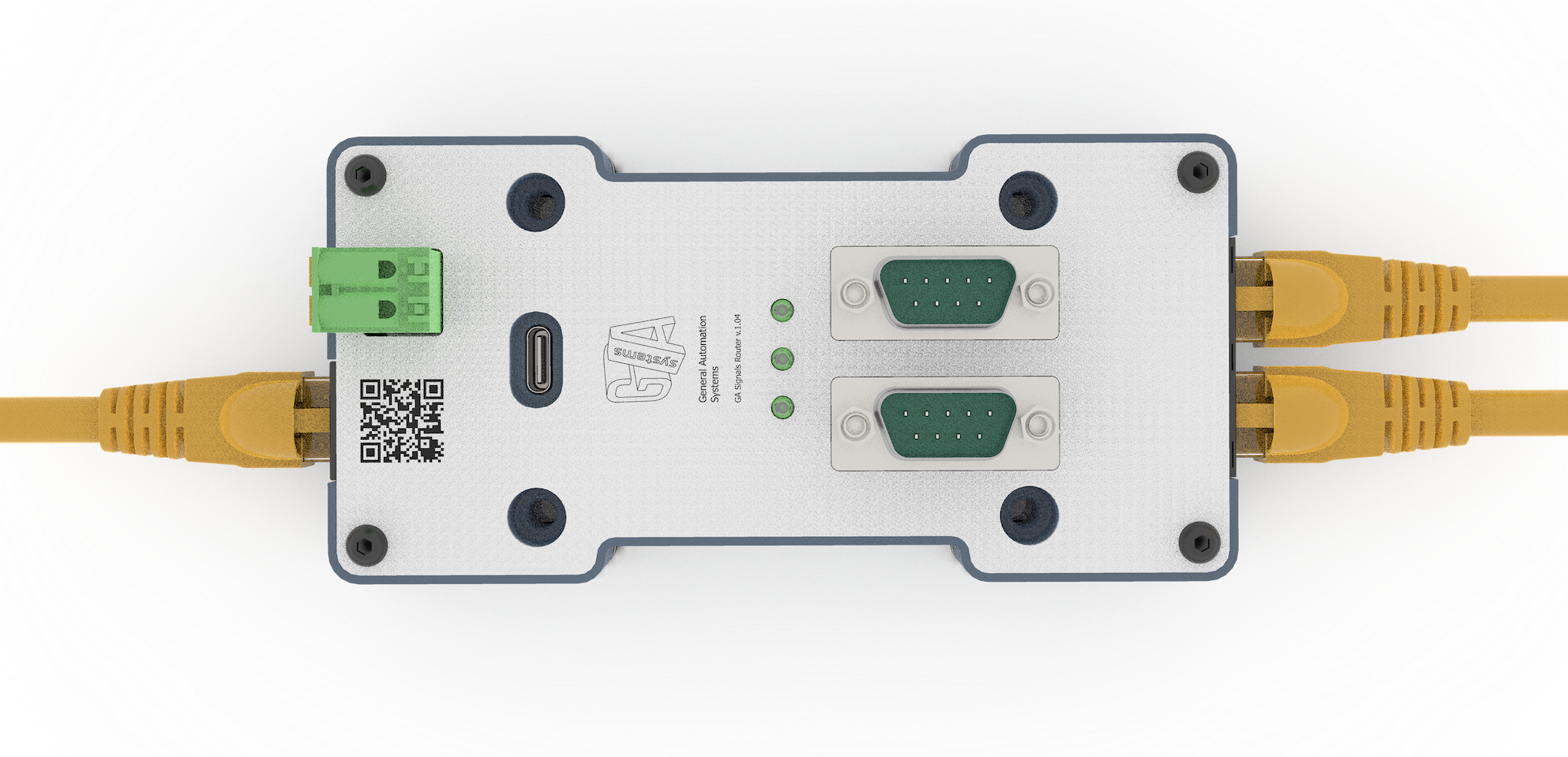

Устройство GA Signal Router представляет из себя сетевой "роутер" для объединения двух групп контроллеров приводных устройств GA Roller Controller.

GA Signal Router позволяет объединять сети контроллеров приводных устройств GA Roller Controller в топологию "дерево", что позволяет объединить в один интерфейс Ethernet до 254 устройств GA Roller Controller (2 линии по 127 устройств).

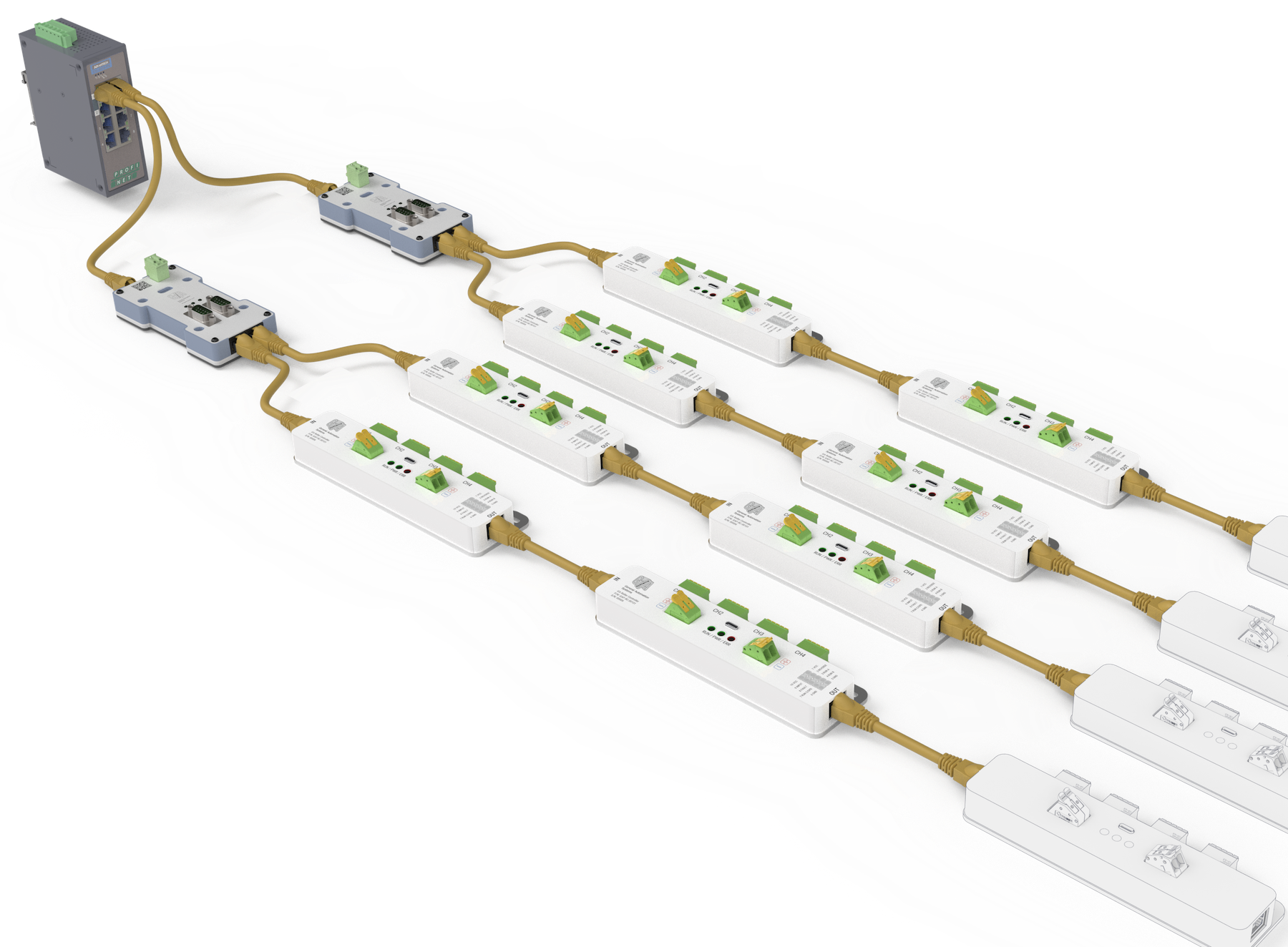

В свою очередь ПО GA Soft PLC предоставляет возможность подключения до 256 сетевых роутеров GA Signal Router через типовые сетевые коммутаторы, как проиллюстрировано ниже.

Устройство GA Signal Router помимо основного функционала по объединению групп контроллеров приводных устройств в топологию дерево, имеет дополнительный набор промышленных интерфейсов RS232/RS485/RS422 для подключения различного оборудования, например сканеров штрих кодов (сканеры располагаются над секцией сортировки для идентификации транспортируемого продукта ), энкодеров (используются для позиционирования на сортировочных конвейерах), а также другого вспомогательного оборудования, например HMI панелей. Таким образом упрощается задача прокладки кабелей до центрального шкафа, а интерфейсы подключаемого оборудования преобразуются в Ethernet и данные по тому же транспорту поступают в ПО GA Soft PLC. Обе линии GA-Link используемые для подключения контроллеров приводных устройств имеют обратную совместимость с протоколом CAN Open, что в свою очередь позволяет реализовать технологию CoE (CAN over Ethernet) и может быть использовано для подключения модулей distributed I/O к ПО GA Soft PLC посредством того же транспорта. Distributed I/O модули представляют из себя типовые модули ввода вывода дискретных сигналов. В системах управления конвейером наиболее часто используются для сбора состояний оборудования внутри шкафа и управления им. Протокол уровня приложения DS401 является стандартным для всеx модулей ввода вывода дискретных сигналов distributed I/O. Таким образом главным преимуществом GA Signal Router является возможность все оборудование для управления конвейерной системой объединить в одну транспортную сеть, при этом сохранив высокую отказоустойчивость системы (при отказе GA Signal Router не произойдет остановка транспортных операций на прямолинейных участках системы).
